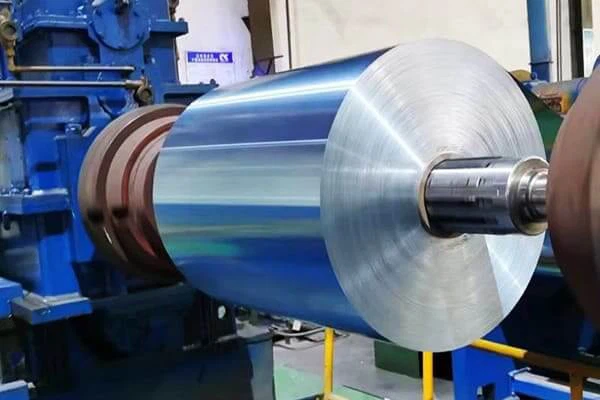

3003 Φύλλο αλουμινίου με υδρόφιλη επίστρωση για πτερύγια HVAC

1. Εισαγωγή

Η σύγχρονη βιομηχανία αντλιών θερμότητας/κλιματισμού (HPAC) απαιτεί υψηλή απόδοση και υψηλή αξιοπιστία.

Καθώς τα παγκόσμια ενεργειακά πρότυπα γίνονται πιο αυστηρά και οι καταναλωτές απαιτούν μεγαλύτερη άνεση, κάθε μέρος των συστημάτων HVAC δέχεται πίεση για αύξηση της απόδοσης.

Από όλα τα εξαρτήματα, το ανεπιτήδευτο πτερύγιο αλουμινίου – η λεπτή σφιχτά συσκευασμένη μεταλλική πλάκα που βοηθά τον αέρα και το ψυκτικό να ανταλλάσσουν θερμότητα – έχει μεγάλη επίδραση στη συνολική απόδοση του συστήματος.

Το 3003 φύλλο αλουμινίου με υδρόφιλη επίστρωση για πτερύγια HVAC είναι ένα αποδεδειγμένο υλικό για εναλλάκτες θερμότητας όπως εξατμιστές και συμπυκνωτές.

Αυτό το μοναδικό προϊόν έχει τη μηχανική αντοχή του κράματος αλουμινίου 3003 και την επιφανειακή επεξεργασία μιας μηχανικής επίστρωσης που αλλάζει σημαντικά τον τρόπο που το πτερύγιο έρχεται σε επαφή με υγρά.

Αυτό οδηγεί σε μια υλική απάντηση για ένα από τα πιο διαρκή ζητήματα στη λειτουργία HVAC: τη διαχείριση των συμπυκνωμάτων.

2. Τι είναι το φύλλο αλουμινίου με υδρόφιλη επίστρωση 3003;

3003 φύλλο αλουμινίου με υδρόφιλη επίστρωση – ένα υλικό υψηλής απόδοσης με υπόστρωμα από κράμα αλουμινίου 3003 και επιφανειακή επίστρωση για την προώθηση της διασποράς του νερού.

Αυτό το μοναδικό προϊόν έχει αναπτυχθεί ως υλικό πτερυγίων εναλλάκτη θερμότητας για χρήση σε στοιβαγμένα πτερύγια και ενεργά επιθέματα διαχείρισης υγρασίας και συνδυάζει δομημένες επιφάνειες μεταφοράς θερμότητας με διαχείριση υγρασίας.

2.1 Υλικό βάσης: 3003 Αλουμινόχαρτο

Σύνθεση

Το αλουμίνιο 3003 ανήκει στη σειρά 3xxx με κράμα μαγγανίου (Mn), που είναι γνωστή για την εξαιρετική μορφοποίησή του σε συνδυασμό με μέτρια αντοχή.

Η χημική σύνθεση του κράματος 3003 ελέγχεται με ακρίβεια για την επίτευξη βέλτιστων χαρακτηριστικών απόδοσης:

Η περιεκτικότητα σε μαγγάνιο είναι ο βασικός παράγοντας διαφοροποίησης από το καθαρό αλουμίνιο (σειρά 1xxx).

Τα άτομα μαγγανίου διαλύονται στη μήτρα αλουμινίου, δημιουργώντας παραμορφώσεις πλέγματος που εμποδίζουν την κίνηση εξάρθρωσης-έναν μηχανισμό που είναι γνωστός ως ενίσχυση στερεών-διαλυμάτων.

Αυτό επιτρέπει στο 3003 να επιτύχει περίπου30% υψηλότερη αντοχή από το καθαρό αλουμίνιοδιατηρώντας παράλληλα εξαιρετική ολκιμότητα.

Πάχος

Για εφαρμογές πτερυγίων HVAC, το φύλλο 3003 κατασκευάζεται συνήθως σε πάχη που κυμαίνονται από0,08 mm έως 0,20 mm. Η συγκεκριμένη επιλογή μετρητή εξαρτάται από τις απαιτήσεις σχεδιασμού πτερυγίων:

0,08 – 0,10 χλστ: Συνήθης για εξατμιστές κλιματιστικών κατοικιών όπου δίνεται προτεραιότητα στο βάρος και το κόστος υλικού

0,10 – 0,15 χλστ: Τυπική σειρά για τις περισσότερες εφαρμογές HVAC εξισορρόπηση αντοχής και μορφοποίησης

0,15 – 0,20 χλστ: Χρησιμοποιείται σε συμπυκνωτές ή βιομηχανικές εφαρμογές που απαιτούν βελτιωμένη αντοχή

Έως 0,30 χλστ: Διατίθεται για εξειδικευμένους-εναλλάκτες θερμότητας βαρέως τύπου

Η ανοχή πάχους είναι κρίσιμη για τις εργασίες σφράγισης υψηλής-ταχύτητας, με τους premium προμηθευτές να διατηρούν ανοχές±0,005 χλστγια να διασφαλιστεί η συνεπής συμπεριφορά διαμόρφωσης.

Ιδιοσυγκρασία

Τα κοινά χαρακτηριστικά για το φύλλο αλουμινίου 3003 που χρησιμοποιούνται σε πτερύγια περιλαμβάνουν τα H22, H24 και H14.

Αυτά τα tempera αντιπροσωπεύουν διάφορους βαθμούς σκλήρυνσης και μερική ανόπτηση, παρέχοντας τη βέλτιστη ισορροπία αντοχής για τις διαδικασίες παραγωγής (π.χ. στάμπα, διαμόρφωση κυλίνδρων) και ολκιμότητα για σχηματισμό πτερυγίων χωρίς ρωγμές.

Φυσικές και Μηχανικές Ιδιότητες

Το αλουμίνιο 3003 παρουσιάζει ένα ξεχωριστό σύνολο ιδιοτήτων που το καθιστούν ιδανικό για εφαρμογές εναλλάκτη θερμότητας:

Έρευνα για κράματα αλουμινίου-μαγγανίου έχει δείξει ότι οι βελτιστοποιημένες επεξεργασίες ανόπτησης μπορούν να επιτύχουν τιμές θερμικής αγωγιμότητας τόσο υψηλές όσο215 W/(m·K)με επιμήκυνση που φτάνει28%, που αντιπροσωπεύει τον ιδανικό συνδυασμό για εφαρμογές πτερυγίων.

2.2 Υδρόφιλη επίστρωση: Αρχές μηχανικής επιφανειών

Η υδρόφιλη επίστρωση είναι μια κρίσιμη καινοτομία που μεταμορφώνει την απόδοση του φύλλου αλουμινίου 3003 σε εφαρμογές HVAC.

Η Επιστήμη της Υδροφιλικότητας:Η υδροφιλία (κυριολεκτικά "νερό-αγαπώντας") αναφέρεται στη συγγένεια ενός υλικού για το νερό. Σε μια πραγματικά υδρόφιλη επιφάνεια, το νερό απλώνεται για να σχηματίσει ένα λεπτό, συνεχές φιλμ αντί να σχηματίζει διακριτικά σταγονίδια. Αυτή η συμπεριφορά ποσοτικοποιείται από τογωνία επαφής, που είναι η γωνία που δημιουργεί ένα σταγονίδιο υγρού με τη στερεή επιφάνεια. Μια γωνία επαφής μικρότερη από 90 μοίρες υποδηλώνει υδροφιλία, με τις εξαιρετικά υδρόφιλες επιφάνειες να παρουσιάζουν συχνά γωνίες επαφής κάτω από 30 μοίρες και ιδανικά να πλησιάζουν τις 0-10 μοίρες. Η επίστρωση το επιτυγχάνει αυτό αλλάζοντας την επιφανειακή ενέργεια του αλουμινίου, καθιστώντας το ενεργειακά πιο ευνοϊκό για τη διασπορά του νερού.

Γιατί η υδρόφιλη επίστρωση είναι απαραίτητη για τα πτερύγια HVAC:

Πρόληψη γεφύρωσης νερού:Σε υγρά περιβάλλοντα, σχηματίζεται συμπύκνωση στα κρύα πτερύγια του εξατμιστή. Σε γυμνό αλουμίνιο, το νερό τείνει να σχηματίζει σταγονίδια που μπορούν να γεφυρώσουν τα στενά κενά μεταξύ των πτερυγίων. Αυτή η «γέφυρα νερού» εμποδίζει τη ροή του αέρα, αυξάνει την πτώση της πίεσης στον αέρα και μειώνει σημαντικά την απόδοση μεταφοράς θερμότητας.

Προστασία από τη διάβρωση:Τα στάσιμα σταγονίδια νερού, ειδικά εκείνα που περιέχουν διαλυμένες προσμείξεις, μπορούν να επιταχύνουν την τοπική διάβρωση (π.χ. διάβρωση) σε επιφάνειες αλουμινίου.

Μικροβιακή Ανάπτυξη:Η συσσωρευμένη υγρασία παρέχει ένα ιδανικό έδαφος αναπαραγωγής για μούχλα, βακτήρια και άλλους μικροοργανισμούς, οδηγώντας σε δυσάρεστες οσμές και πιθανά προβλήματα υγείας (π.χ. «σύνδρομο άρρωστου κτιρίου»).

Φυσικά χαρακτηριστικά επίστρωσης:

Πάχος:Η υδρόφιλη επίστρωση είναι εξαιρετικά λεπτή, συνήθως κυμαίνεται από1 έως 5 μικρόμετρα (μm). Αυτό το ελάχιστο πάχος διασφαλίζει ότι δεν εμποδίζει τη μεταφορά θερμότητας μέσω του ίδιου του αλουμινίου, ούτε αλλάζει σημαντικά τις συνολικές διαστάσεις του πτερυγίου.

Εμφάνιση:Συχνά έχει μπλε ή πράσινη απόχρωση για οπτική διαφοροποίηση, αν και διατίθενται επίσης διαφανείς επικαλύψεις.

Προσκόλληση:Η εξαιρετική πρόσφυση στο υπόστρωμα αλουμινίου είναι πρωταρχικής σημασίας για την αποφυγή αποκόλλησης κατά την κατασκευή πτερυγίων και καθ' όλη τη διάρκεια ζωής της μονάδας HVAC.

3. Γιατί 3003 Υδρόφιλο φύλλο αλουμινίου για πτερύγια HVAC;

Αυτό το φύλλο αλουμινίου 3003 με υδρόφιλη επίστρωση είναι ο τέλειος συνδυασμός για σύγχρονα συστήματα HVAC.

3.1 Άριστη διαχείριση υδροφιλίας και υγρασίας

Το κύριο πλεονέκτημα είναι η εξαιρετική ικανότητα διαχείρισης συμπυκνωμάτων. Το συμπυκνωμένο νερό κατανέμεται ομοιόμορφα στην επιφάνεια του πτερυγίου και ένα λεπτό φιλμ που σχηματίζεται από το συμπυκνωμένο νερό αποστραγγίζεται αποτελεσματικά.

Αυτό περιορίζει επίσης τον σχηματισμό σταγονιδίων νερού και γεφυρών που είναι καλές για να διατηρούν τη βέλτιστη ροή αέρα και τη μεταφορά θερμότητας.

Στη δοκιμή απόδοσης υπό υψηλή υγρασία, η πτώση στατικής πίεσης στο πηνίο συχνά μειώνεται κατά 10-20% σε σύγκριση με τα μη επικαλυμμένα πτερύγια.

3.2 Βελτιωμένη απόδοση ανταλλαγής θερμότητας

Λόγω της αποτροπής της γεφύρωσης του νερού και της διατήρησης μιας λεπτής μεμβράνης νερού, η υδρόφιλη επίστρωση μειώνει τη θερμική αντίσταση που προκαλείται από το συμπύκνωμα.

Αυτό θα συμβάλει στην αποτελεσματικότερη μεταφορά θερμότητας μεταξύ αέρα και ψυκτικού μέσου.

Τα πειραματικά αποτελέσματα δείχνουν ότι τα συστήματα HVAC με το υδρόφιλο πτερύγιο μπορούν να επιτύχουν βελτίωση από 5% έως 15% στον Συντελεστή Απόδοσης (COP) ή στο Λόγο Ενεργειακής Απόδοσης (EER) υπό την προϋπόθεση της τυπικής λειτουργίας, με αποτέλεσμα σημαντική-εξοικονόμηση ενέργειας.

3.3 Καλή αντοχή στη διάβρωση

Η υδρόφιλη επίστρωση παρέχει ένα στρώμα προστασίας στο κράμα αλουμινίου 3003 από τα επιβλαβή περιβαλλοντικά στοιχεία κατά τη λειτουργία.

Αυτή είναι η υποβάθμιση που προκαλείται από την έκθεση σε όξινη βροχή, ή βιομηχανικούς ρύπους ή άλατα, και αυτό είναι ιδιαίτερα σοβαρό σε παράκτιες περιοχές ή περιοχές με υψηλή ατμοσφαιρική ρύπανση.

Οι δοκιμές με επιτάχυνση της διάβρωσης, όπως οι δοκιμές ψεκασμού αλατιού (π.χ. ASTM B117) συνήθως υποδεικνύουν ότι τα πτερύγια με υδρόφιλη επίστρωση μπορούν να αντέξουν έως και 2-3 φορές περισσότερη έκθεση πριν από σημαντική υποβάθμιση σε σύγκριση με το γυμνό αλουμίνιο.

Αυτό επεκτείνει τη διάρκεια ζωής του εναλλάκτη θερμότητας και ολόκληρης της μονάδας HVAC.

3.4 Αξιοσημείωτη μορφοποίηση και δυνατότητα επεξεργασίας.

Αν και η επίστρωση είναι λεπτή,Αλουμινόχαρτο με υδρόφιλη επίστρωσηεξακολουθεί να έχει την ανώτερη μορφοποίηση του υλικού του υποστρώματος.

Το φύλλο μπορεί να σφραγιστεί και να τυλιχτεί σε περίπλοκες γεωμετρίες πτερυγίων χωρίς ρωγμές ή ξεφλούδισμα της επίστρωσης.

Αυτό έχει ως αποτέλεσμα υψηλές αποδόσεις παραγωγής και επιτρέπει στους κατασκευαστές{0}}εναλλάκτη θερμότητας να δημιουργούν περίπλοκα σχέδια πτερυγίων για να μεγιστοποιήσουν τη μεταφορά θερμότητας.

3.5 Αντοχή στη μούχλα και τις οσμές

Η υδρόφιλη επιφάνεια εμποδίζει επίσης τη συσσώρευση νερού στα πτερύγια και επιτρέπει στο νερό να στραγγίζει γρήγορα, μειώνοντας την υγρασία των πτερυγίων και καταστέλλοντας την ανάπτυξη μούχλας, μούχλας, βακτηρίων και άλλων μικροβίων.

Αυτό έχει άμεσο αντίκτυπο στη δημιουργία καλύτερης ποιότητας αέρα εσωτερικού χώρου (IAQ) αφαιρώντας αλλεργιογόνα, παθογόνους παράγοντες και τις δυσάρεστες μυρωδιές «μούχλας» για τις οποίες είναι γνωστά τα συστήματα HVAC.

Ορισμένα εξελιγμένα στρώματα μπορεί να περιλαμβάνουν ήπιες αντιμικροβιακές ουσίες για περαιτέρω προστασία.

3.6 Οφέλη μείωσης θορύβου

Καθώς οι σταγόνες νερού συσσωρεύονται σε γυμνά πτερύγια, ο αέρας που κινείται από πάνω τους μπορεί να δημιουργήσει έναν μοναδικό ήχο «σκάει» ή «σφύριγμα».

Τα υδρόφιλα πτερύγια επιτρέπουν στο νερό να ρέει ελεύθερα και συνεχώς, και με αυτόν τον τρόπο αποτρέπουν επίσης αυτή την πηγή κροταλιστικών ή δονήσεων στο εσωτερικό της μονάδας HVAC, σίγουρα ένα πλεονέκτημα για τους ιδιοκτήτες σπιτιού και τους εργαζόμενους!

3.7 Αισθητική και διαφοροποίηση επωνυμίας

Το τυπικό χρώμα (συνήθως μπλε ή πράσινο) των πτερυγίων με υδρόφιλη επίστρωση λέει μια ιστορία προηγμένης τεχνολογίας και ποιότητας.

Αυτό μπορεί να είναι ένα μέσο διαφοροποίησης μιας επωνυμίας για τους κατασκευαστές HVAC, δίνοντας έμφαση στην ανώτερη απόδοση και αξιοπιστία στους τελικούς-χρήστες.

4. Διαδικασία κατασκευής φύλλου αλουμινίου 3003 με υδρόφιλη επίστρωση

Η παραγωγή φύλλου αλουμινίου με υδρόφιλη επίστρωση 3003 είναι μια ελεγχόμενη διαδικασία πολλαπλών-βημάτων, ακριβείας-.

4.1 Παρασκευή πρώτων υλών

Τα πλινθώματα από κράμα αλουμινίου 3003 υψηλής ποιότητας

Αυτά τα φύλλα στη συνέχεια τυλίγονται με κρύο-ρολό μέσα από μια σειρά από βάσεις για να επιτευχθεί το επιθυμητό λεπτό εύρος του φύλλου αλουμινίου. Ο έλεγχος της τάσης και η ποιότητα της επιφάνειας είναι κρίσιμες σε αυτό το στάδιο.

4.2 Καθαρισμός και προ{1}}θεραπεία

Πριν από την επίστρωση, το φύλλο αλουμινίου υφίσταται αυστηρό καθαρισμό για την απομάκρυνση τυχόν ελαίων, οξειδίων ή επιφανειακών ρύπων. Αυτό συνήθως περιλαμβάνει:

Απολίπανση:Τα αλκαλικά ή όξινα διαλύματα απομακρύνουν τα οργανικά υπολείμματα.

Πλύση:Τα πολλαπλά στάδια της έκπλυσης με απιονισμένο νερό διασφαλίζουν ότι δεν παραμένουν χημικά κατάλοιπα.

Χαλκογραφία (προαιρετικό):Μια ήπια χάραξη μπορεί να δημιουργήσει μια ελαφρώς πιο τραχιά επιφάνεια για καλύτερη πρόσφυση της επίστρωσης.

Επικάλυψη μετατροπής:Συχνά εφαρμόζεται ένα λεπτό στρώμα χημικής μετατροπής (π.χ.-ελεύθερο ή με βάση το χρωμικό-χρώμιο). Αυτό το στρώμα ενισχύει σημαντικά την αντίσταση στη διάβρωση και δρα ως προαγωγέας πρόσφυσης για την επόμενη υδρόφιλη επίστρωση.

4.3 Εφαρμογή υδρόφιλης επίστρωσης

Το προ{0}}επεξεργασμένο φύλλο αλουμινίου στη συνέχεια τροφοδοτείται σε μια γραμμή επικάλυψης όπου εφαρμόζεται το υδρόφιλο διάλυμα. Οι συνήθεις μέθοδοι εφαρμογής περιλαμβάνουν:

Επίστρωση σε ρολό:Μια ακριβής ποσότητα διαλύματος επικάλυψης μεταφέρεται από ένα ταψί σε έναν κύλινδρο, ο οποίος στη συνέχεια το εφαρμόζει ομοιόμορφα στο κινούμενο φύλλο. Αυτή η μέθοδος εξασφαλίζει ομοιόμορφο πάχος.

Επίστρωση κουρτινών:Το φύλλο περνά κάτω από μια συνεχή «κουρτίνα» διαλύματος επικάλυψης, εξασφαλίζοντας μια πολύ ομοιόμορφη και συνεπή εφαρμογή.

4.4 Ψήσιμο και σκλήρυνση

Αμέσως μετά την επίστρωση, το αλουμινόχαρτο περνά από έναν φούρνο-υψηλής θερμοκρασίας. Αυτή η διαδικασία ψησίματος εξυπηρετεί δύο κύριους σκοπούς:

Εξάτμιση:Αφαιρεί τους διαλύτες ή τους φορείς νερού από το διάλυμα επίστρωσης.

Ωρίμανση:Ενεργοποιεί χημικές αντιδράσεις εντός του υλικού επικάλυψης, διασταυρώνοντας-πολυμερή ή στερεοποιώντας ανόργανα συστατικά για να σχηματίσει ένα ανθεκτικό, χημικά συνδεδεμένο φιλμ με τις επιθυμητές υδρόφιλες ιδιότητες. Ο ακριβής έλεγχος θερμοκρασίας και χρόνου παραμονής είναι ζωτικής σημασίας για τη βέλτιστη απόδοση επίστρωσης.

4.5 Σκίσιμο

Αφού σκληρυνθούν, τα φαρδιά ρολά του επικαλυμμένου φύλλου κόβονται με ακρίβεια- σε στενότερα ρολά σύμφωνα με τις προδιαγραφές του πελάτη, έτοιμα για αποστολή στους κατασκευαστές πτερυγίων HVAC.

4.6 Ποιοτικός έλεγχος

Καθ' όλη τη διάρκεια της διαδικασίας εφαρμόζονται αυστηρά μέτρα ποιοτικού ελέγχου, όπως:

Μέτρηση πάχους:Και από το φύλλο και από την επίστρωση.

Μέτρηση γωνίας επαφής:Για την επαλήθευση της υδροφιλικότητας.

Δοκιμές πρόσφυσης:Χρήση δοκιμών διασταύρωσης-διαγράμμισης ή ταινίας.

Δοκιμές αντοχής στη διάβρωση:π.χ. δοκιμές ψεκασμού αλατιού σε δείγματα.

Οπτική επιθεώρηση:Για ελαττώματα, ομοιομορφία και χρώμα.

Δοκιμές μηχανικών ιδιοτήτων:Για να διασφαλιστεί ότι το φύλλο πληροί τις απαιτήσεις αντοχής και μορφοποίησης.

5. Εφαρμογές του φύλλου αλουμινίου 3003 με υδρόφιλη επίστρωση για πτερύγια HVAC

5.1 Κλιματισμός κατοικιών και επαγγελματικών χώρων

Το μεγαλύτερο τμήμα εφαρμογής για το φύλλο υδρόφιλης επικάλυψης 3003 είναι σε κλιματιστικά δωματίου, συστήματα split, συσκευασμένες μονάδες και κεντρικά συστήματα κλιματισμού.

Πτερύγια εξατμιστή (εσωτερικές μονάδες): Αυτά παρουσιάζουν τον πιο σοβαρό σχηματισμό συμπυκνωμάτων, καθιστώντας την υδρόφιλη επίστρωση απαραίτητη για τη διατήρηση της ροής του αέρα και της απόδοσης. Οι τυπικές πυκνότητες πτερυγίων κυμαίνονται από 14 έως 25 πτερύγια ανά ίντσα (FPI).

Πτερύγια συμπυκνωτή (εξωτερικές μονάδες): Ενώ λειτουργούν πάνω από το σημείο δρόσου κατά τη λειτουργία ψύξης, παρουσιάζουν συμπύκνωμα κατά τη λειτουργία της αντλίας θερμότητας και πρέπει να αντέχουν την έκθεση στο εξωτερικό περιβάλλον. Η αντοχή στη διάβρωση είναι ιδιαίτερα σημαντική για τις εξωτερικές μονάδες.

Οι βελτιώσεις απόδοσης σε οικιακές μονάδες AC με υδρόφιλα πτερύγια περιλαμβάνουν:

Βελτίωση απόδοσης ψύξης: έως5%

Μειωμένη κατανάλωση ενέργειας ανεμιστήρα

Παρατεταμένη διάρκεια ζωής του εξοπλισμού μέσω αντιδιαβρωτικής προστασίας

5.2 Ψυκτικός εξοπλισμός

Οι εφαρμογές ψύξης παρουσιάζουν μοναδικές προκλήσεις λόγω των χαμηλότερων θερμοκρασιών λειτουργίας και των συχνών κύκλων απόψυξης:

Εξατμιστήρες ψυγείου και κατάψυξης: Λειτουργώντας κάτω από το μηδέν, αυτά τα πτερύγια πρέπει να διαχειρίζονται τόσο το συμπύκνωμα όσο και το σχηματισμό παγετού. Η υδρόφιλη επίστρωση επηρεάζει τη δομή και την πρόσφυση του παγετού, βελτιώνοντας δυνητικά την απόδοση απόψυξης.

Εμπορικές προθήκες: Οι ανοιχτές θήκες ψύξης αντιμετωπίζουν διείσδυση υψηλής υγρασίας, καθιστώντας τη διαχείριση του συμπυκνώματος κρίσιμης σημασίας για τη διατήρηση της ορατότητας του προϊόντος και της απόδοσης του εξοπλισμού.

Περπατήστε-σε ψύκτες: Τα μεγάλα πηνία εξατμιστή επωφελούνται από τη διατήρηση της ροής αέρα που παρέχεται από τις υδρόφιλες επιφάνειες.

5.3 Συστήματα HVAC αυτοκινήτου

Τα συστήματα κλιματισμού αυτοκινήτων λειτουργούν υπό απαιτητικές συνθήκες όπως:

Ακραίες διακυμάνσεις θερμοκρασίας

Έκθεση σε αλάτι του δρόμου και χημικές ουσίες για την αφαίρεση του πάγου

Δονήσεις και μηχανικές καταπονήσεις

Περιορισμένος χώρος που απαιτεί συμπαγείς εναλλάκτες θερμότητας-υψηλής απόδοσης

Τα πτερύγια με υδρόφιλη επίστρωση στους εξατμιστές αυτοκινήτων πρέπει να αντέχουν αυτές τις συνθήκες διατηρώντας παράλληλα την απόδοση.

Η απαίτηση αντοχής στη διάβρωση είναι ιδιαίτερα αυστηρή, με την αντίσταση ψεκασμού αλατιού να προσδιορίζεται συχνά στοΜεγαλύτερο ή ίσο με 480 ώρεςή υψηλότερη.

5.4 Βιομηχανική ανταλλαγή θερμότητας

Οι βιομηχανικές εφαρμογές περιλαμβάνουν:

Εξοπλισμός ψύξης διεργασιών: Διατήρηση της απόδοσης μεταφοράς θερμότητας σε βιομηχανικά περιβάλλοντα

Συστήματα HVAC για επαγγελματικά κτίρια: Μεγάλες μονάδες διαχείρισης αέρα με εκτεταμένες επιφάνειες πηνίου

Ψύξη κέντρου δεδομένων: Εξοπλισμός ψύξης ακριβείας που απαιτεί μέγιστη αξιοπιστία

Συστήματα ανάκτησης θερμότητας: Όπου η διαχείριση του συμπυκνώματος επηρεάζει τη συνολική απόδοση του συστήματος

Για βιομηχανικές εφαρμογές, μπορεί να καθορίζονται βαθμίδες βελτιωμένης αντοχής στη διάβρωση, όπως αυτές με επιστρώσεις προεπεξεργασίας ή εξειδικευμένες συνθέσεις (π.χ. WATERFIN® 700 για μολυσμένα περιβάλλοντα).

5.5 Αναδυόμενες Εφαρμογές

Ενσωμάτωση υγροσκοπικού φιλμ:

Νέες προσεγγίσεις συνδυάζουν τις υδρόφιλες ιδιότητες με υγροσκοπικά υλικά που απορροφούν ενεργά την υγρασία, δυνητικά μειώνοντας το σχηματισμό συμπυκνωμάτων και παρέχοντας παθητική ψύξη μέσω μηχανισμών εξάτμισης και ακτινοβολίας.

Η έρευνα δείχνει ότι τέτοια ολοκληρωμένα συστήματα μπορούν να επιτύχουνΜείωση θερμοκρασίας 8,5 βαθμούςκαιΑύξηση 18% στον συντελεστή μεταφοράς θερμότηταςόταν εφαρμόζεται σε πραγματικά πτερύγια.

Φωτοβολταϊκά-θερμικά συστήματα:

Ο συνδυασμός της παραγωγής ηλιακής ενέργειας με τη θερμική ανάκτηση δημιουργεί εφαρμογές για επιφάνειες με υδρόφιλη επίστρωση που διαχειρίζονται το συμπύκνωμα μεγιστοποιώντας τη μεταφορά θερμότητας.

Οι δοκιμές δείχνουνΜείωση θερμοκρασίας 3,5 βαθμούςσε Φ/Β πάνελ με προηγμένη θερμική διαχείριση.

Ψύξη κέντρου δεδομένων:

Τα θερμικά φορτία υψηλής-πυκνότητας στις αίθουσες διακομιστών απαιτούν μέγιστη απόδοση εναλλάκτη θερμότητας, καθιστώντας τα υδρόφιλα πτερύγια όλο και πιο σημαντικά για τη διατήρηση της απόδοσης υπό διαφορετικές συνθήκες φορτίου.

6. Σύγκριση με εναλλακτικά υλικά πτερυγίων

Όταν επιλέγουν υλικά πτερυγίων για εναλλάκτες θερμότητας HVAC, οι κατασκευαστές σταθμίζουν διάφορους παράγοντες, όπως η θερμική απόδοση, το κόστος, η ανθεκτικότητα και η δυνατότητα επεξεργασίας.

Ο παρακάτω πίνακας παρέχει μια ολοκληρωμένη σύγκριση του φύλλου αλουμινίου 3003 με υδρόφιλη επίστρωση με διάφορα εναλλακτικά υλικά.

7. Συμπέρασμα

Το αλουμινόχαρτο 3003 με υδρόφιλη επεξεργασία για πτερύγια HVAC είναι ένα λειτουργικό, αλλά αποδεδειγμένο προϊόν στην αγορά, όταν οι ανάγκες αφύγρανσης, ελέγχου συμπυκνωμάτων, αντοχής στη διάβρωση και ευκολίας κατασκευής έχουν προτεραιότητα.

Το 3003 είναι ένας εξαιρετικός συνδυασμός αντοχής, μορφοποίησης και αντοχής στη διάβρωση για το υλικό πτερυγίων. μια υδρόφιλη επίστρωση που καθορίζεται για την εφαρμογή μειώνει τη γωνία επαφής (οι τυπικές γωνίες επαφής με επίστρωση που αναφέρονται είναι περίπου 35 μοίρες έναντι. 85 μοιρών χωρίς επίστρωση), ενισχύει την αποστράγγιση του συμπυκνώματος και μετριάζει τη μεταφορά σταγονιδίων-πάνω και την πτώση πίεσης αέρα- στην πλευρά σε ένα ευρύ φάσμα καθεστώτων.

Ωστόσο, η επιλογή της επίστρωσης, ο έλεγχος της διαδικασίας (ιδιαίτερα η προστασία των άκρων και η καλή πρόσφυση) και οι περιβαλλοντικές δοκιμές (περιβάλλον-μολυσμένο με άλατα και/ή πλούσιο σε SO2-) είναι κρίσιμα για την επίτευξη καλής τελικής απόδοσης.

Συχνές ερωτήσεις

Ε1: Ποιο είναι το κύριο πλεονέκτημα της υδρόφιλης επίστρωσης στα πτερύγια HVAC;

A1: Το μόνο πλεονέκτημα είναι η καλύτερη διαχείριση της υγρασίας. Κάνει το συμπυκνωμένο νερό να απλώνεται σε μια λεπτή μεμβράνη και αποστραγγίζει αποτελεσματικά το φιλμ χωρίς να στάζει, αποφεύγοντας τη γεφύρωση του νερού μεταξύ των πτερυγίων που διακόπτει τη ροή του αέρα και τη μεταφορά θερμότητας».

Ε2: Ποια είναι η επίδραση του κράματος αλουμινίου 3003 στην απόδοση των πτερυγίων;

A2: Το κράμα αλουμινίου 3003 υπερέχει της υψηλής θερμικής αγωγιμότητας εκτός από το ότι είναι ελαφρύ και έχει καλή μορφοποίηση και αντοχή στη διάβρωση, καθιστώντας το μια τέλεια επιλογή ως το βασικό υλικό των πτερυγίων εναλλάκτη θερμότητας.

Ε3: Η υδρόφιλη επίστρωση θα επηρεάσει τον ρυθμό μεταφοράς θερμότητας του αλουμινίου;

A3: Η υδρόφιλη επίστρωση είναι πολύ λεπτή (γενικά 1-5 micron) και δεν έχει καμία σημαντική επίδραση στις δυνατότητες μεταφοράς θερμότητας του αλουμινίου. Στην πραγματικότητα, η συνολική ανταλλαγή θερμότητας ενισχύεται με την πρόληψη της γεφύρωσης του νερού.

Ε4: Είναι δυνατόν τα πτερύγια με υδρόφιλη επίστρωση να εμποδίσουν την πλήρη ανάπτυξη μούχλας;

A4: Αν και καμία επιφάνεια δεν μπορεί να εγγυηθεί 100% μικροβιακή ανάπτυξη υπό οποιεσδήποτε συνθήκες, τα υδρόφιλα πτερύγια αποδεδειγμένα μειώνουν σημαντικά την ανάπτυξη μούχλας και βακτηρίων εξαλείφοντας τη συσσώρευση στάσιμης υγρασίας, μια από τις κύριες προϋποθέσεις για τον πολλαπλασιασμό τους.

Ε5: Τα πτερύγια με υδρόφιλη επίστρωση έχουν υψηλότερη τιμή από αυτή των απλών πτερυγίων αλουμινίου;

A5: Στην αρχή, το κόστος του φύλλου αλουμινίου με υδρόφιλη επικάλυψη 3003 είναι υψηλότερο από το γυμνό φύλλο αλουμινίου. Ωστόσο, το αρχικό υψηλότερο κόστος αντισταθμίζεται με την πάροδο του χρόνου από την εξοικονόμηση ενέργειας, τη μεγαλύτερη διάρκεια ζωής του εξοπλισμού και το μικρότερο κόστος συντήρησης, γεγονός που το καθιστά οικονομικότερο στον κύκλο ζωής του συστήματος HVAC.
